Dalmierz to urządzenie służące do pomiaru odległości. Można go zbudować samodzielnie, stosując różne metody w zależności od dostępnych materiałów i wymaganej precyzji. Najpopularniejszym rozwiązaniem jest dalmierz laserowy, ale istnieją też alternatywne metody pomiaru. Budowa własnego dalmierza to ciekawy projekt, który pozwala zgłębić zasady działania technologii pomiarowych.
Najważniejsze informacje:- Do budowy dalmierza laserowego potrzebne są: laser, detektor, mikrokontroler i zasilanie
- Odległość oblicza się na podstawie czasu powrotu wiązki lasera
- Alternatywne metody to dalmierze ultradźwiękowe i metody trygonometryczne
- Niektóre smartfony mają aplikacje do pomiaru odległości
- Wybór metody zależy od dostępnych zasobów i oczekiwanej dokładności
Czym jest dalmierz i jak działa?
Dalmierz to urządzenie służące do pomiaru odległości. Jego działanie opiera się na wysyłaniu sygnału (np. światła lub dźwięku) do obiektu i pomiarze czasu jego powrotu. Na podstawie tego czasu i znanej prędkości sygnału, urządzenie oblicza odległość.
Istnieją dwa główne typy dalmierzy: optyczne i elektroniczne. Dalmierze optyczne wykorzystują zasady triangulacji i wymagają ręcznych obliczeń. Są proste w budowie, ale mniej dokładne. Elektroniczne dalmierze, takie jak laserowe czy ultradźwiękowe, oferują większą precyzję i szybkość pomiaru. Domowy dalmierz laserowy to najpopularniejszy wybór dla majsterkowiczów ze względu na łatwość konstrukcji i dokładność.
Metoda 1: Budowa prostego dalmierza laserowego
Oto lista materiałów potrzebnych do samodzielnej konstrukcji dalmierza:
- Laser (np. wskaźnik laserowy)
- Fotodetektor lub kamera
- Mikrokontroler (Arduino lub Raspberry Pi)
- Bateria lub zasilacz
- Obudowa (plastikowa lub metalowa)
- Przewody połączeniowe
Kroki budowy domowego dalmierza laserowego:
- Zamontuj laser w obudowie, upewniając się, że jest stabilny.
- Podłącz fotodetektor do mikrokontrolera i umieść go w pozycji odbiorczej.
- Zaprogramuj mikrokontroler do pomiaru czasu między wysłaniem i odbiorem sygnału.
- Zaimplementuj wzór na obliczenie odległości: d = (c * t) / 2, gdzie c to prędkość światła.
- Połącz wszystkie elementy w obudowie i podłącz zasilanie.
Kalibracja dalmierza jest kluczowa dla dokładnych pomiarów. Zacznij od zmierzenia znanych odległości i dostosuj oprogramowanie, aby wyniki zgadzały się z rzeczywistością. Możesz użyć taśmy mierniczej jako punktu odniesienia.
Testowanie powinno obejmować pomiary różnych obiektów w różnych warunkach oświetleniowych. Zwróć uwagę na powtarzalność wyników i ewentualne odchylenia. Jeśli zauważysz niespójności, sprawdź połączenia i kod.
Czytaj więcej: Cennik architekta wnętrz: ile kosztuje profesjonalny projekt?
Metoda 2: Dalmierz ultradźwiękowy
Prosty dalmierz ultradźwiękowy działa na podobnej zasadzie co laserowy, ale wykorzystuje fale dźwiękowe. Czujnik wysyła krótki impuls dźwiękowy, który odbija się od obiektu i wraca. Czas tego procesu pozwala obliczyć odległość.
Potrzebne komponenty:
- Moduł ultradźwiękowy (np. HC-SR04)
- Mikrokontroler Arduino
- Wyświetlacz LCD
- Przewody połączeniowe
- Zasilanie (bateria 9V lub powerbank)
Instrukcja montażu:
- Podłącz moduł ultradźwiękowy do Arduino (VCC do 5V, GND do GND, TRIG do pinu 9, ECHO do pinu 10).
- Połącz wyświetlacz LCD z Arduino według schematu dla twojego modelu.
- Wgraj kod do Arduino, który obsługuje pomiar i wyświetlanie wyników.
- Umieść całość w obudowie i podłącz zasilanie.
Metoda 3: Trygonometryczny pomiar odległości

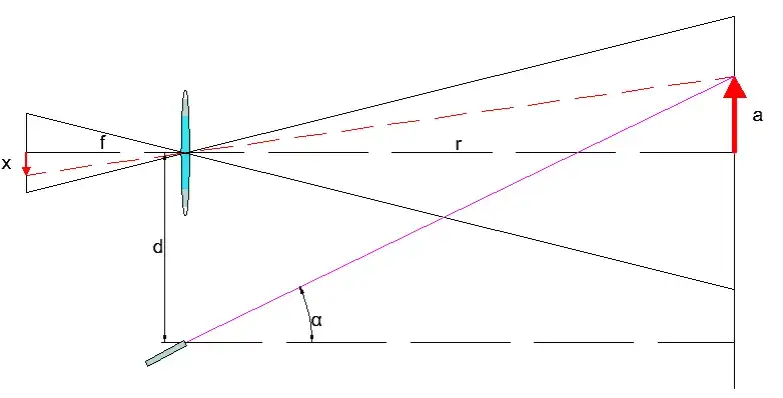

Trygonometryczna metoda pomiaru odległości opiera się na zasadach geometrii. Wykorzystuje ona kąty i znane długości w trójkącie do obliczenia nieznanej odległości. Ta metoda jest podstawą działania wielu profesjonalnych dalmierzy.
W praktyce, mierzymy kąt między linią poziomą a linią widzenia do obiektu. Znając wysokość, na której znajduje się punkt obserwacyjny, możemy obliczyć odległość do obiektu za pomocą funkcji trygonometrycznych.
| Kąt (stopnie) | Wysokość (m) | Obliczona odległość (m) |
|---|---|---|
| 30 | 2 | 3.46 |
| 45 | 2 | 2 |
| 60 | 2 | 1.15 |
Metoda 4: Wykorzystanie smartfona do pomiaru odległości

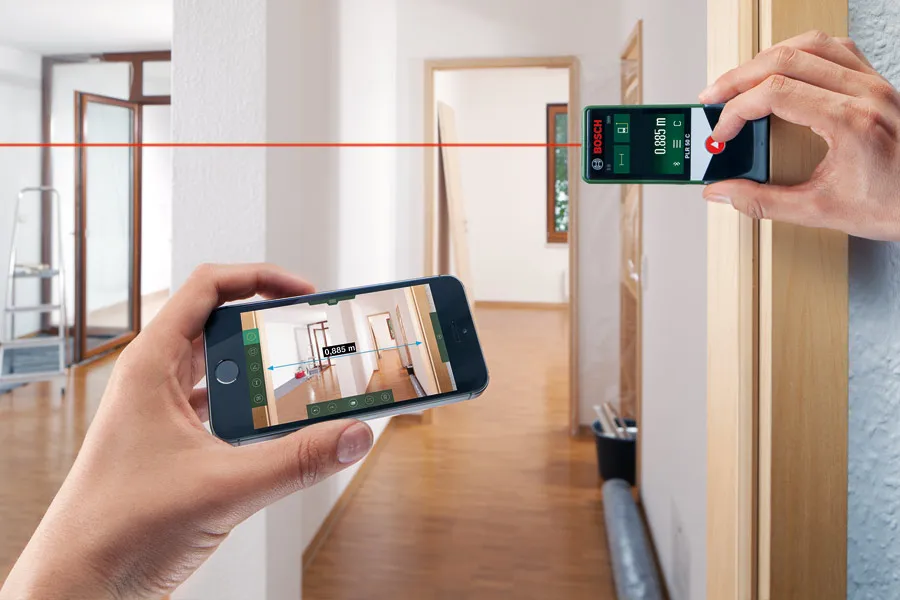

Aplikacja "Measure" (iOS) wykorzystuje technologię AR do pomiaru odległości. Wystarczy wskazać kamerą początek i koniec mierzonego odcinka, a aplikacja wyświetli wynik. Jest prosta w obsłudze i dość dokładna w większości codziennych zastosowań.
"Google Measure" (Android) działa podobnie do iOS-owej odpowiedniczki. Używa kamery i czujników telefonu do tworzenia wirtualnej taśmy mierniczej. Aplikacja jest intuicyjna, ale wymaga dobrego oświetlenia dla najlepszych rezultatów.
Instrukcja użycia:
- Pobierz i zainstaluj wybraną aplikację ze sklepu z aplikacjami.
- Otwórz aplikację i skalibruj ją według instrukcji na ekranie.
- Skieruj kamerę na punkt początkowy i zaznacz go w aplikacji.
- Przesuń telefon do punktu końcowego i zaznacz go, aby uzyskać pomiar.
Metoda 5: Prosty dalmierz optyczny
Materiały do konstrukcji dalmierza:
- Dwie rurki kartonowe lub PVC
- Linijka lub taśma miernicza
- Klej lub taśma
- Papier milimetrowy
Instrukcja budowy:
- Przymocuj linijkę prostopadle do jednej z rurek.
- Na drugiej rurce przyklej papier milimetrowy jako skalę.
- Złącz rurki tak, aby mogły się względem siebie przesuwać.
- Skalibruj urządzenie, mierząc znane odległości i zaznaczając je na skali.
Zasada działania opiera się na podobieństwie trójkątów. Gdy celujesz w obiekt, przesuwasz ruchomą rurkę, aż obraz pokryje się ze skalą. Odczyt ze skali, po kalibracji, daje przybliżoną odległość do obiektu.
Wskazówki dotyczące precyzji pomiarów
- Zawsze kalibruj urządzenie przed użyciem, zwłaszcza w nowych warunkach.
- Unikaj pomiarów w ekstremalnych warunkach pogodowych (mgła, deszcz).
- Dla większej dokładności, wykonaj kilka pomiarów i oblicz średnią.
- Regularnie sprawdzaj i czyść optykę dalmierza.
Rozwiązywanie typowych problemów
Niestabilne odczyty w dalmierzu laserowym często wynikają z odbić od błyszczących powierzchni. Spróbuj zmierzyć matowe obiekty lub użyj taśmy matującej na błyszczących powierzchniach.
Jeśli dalmierz ultradźwiękowy daje nieprecyzyjne wyniki, sprawdź czy nie ma przeszkód między czujnikiem a obiektem. Fale dźwiękowe mogą odbijać się od pobliskich przedmiotów, zakłócając pomiar.
Problemy z aplikacjami na smartfony często wynikają z niewystarczającego oświetlenia lub nieregularnych kształtów mierzonych obiektów. Zapewnij dobre oświetlenie i wybierz wyraźne punkty odniesienia.
Zastosowania domowych dalmierzy
- Pomiary pomieszczeń przed remontem lub zakupem mebli
- Określanie odległości w ogrodnictwie i projektowaniu krajobrazu
- Amatorska fotografia (ustawianie ostrości)
- DIY projekty stolarskie
- Gry i zabawy edukacyjne dla dzieci
- Pomoc w parkowaniu samochodu w ciasnym garażu
Porównanie metod pomiaru odległości
| Metoda | Dokładność | Koszt | Trudność wykonania |
|---|---|---|---|
| Dalmierz laserowy | Wysoka | Średni | Średnia |
| Dalmierz ultradźwiękowy | Średnia | Niski | Niska |
| Metoda trygonometryczna | Średnia | Bardzo niski | Średnia |
| Aplikacje smartfonowe | Średnia | Brak (jeśli masz smartfon) | Bardzo niska |
| Dalmierz optyczny | Niska | Bardzo niski | Niska |
Wybierz idealny dalmierz dla siebie: od lasera po smartfon
Jak zrobić dalmierz domowymi sposobami to fascynujące wyzwanie dla majsterkowiczów. Niezależnie od wybranej metody - czy to samodzielna konstrukcja dalmierza laserowego, ultradźwiękowego, czy wykorzystanie smartfona - każda ma swoje zalety i wady.
Laserowe i ultradźwiękowe rozwiązania oferują najwyższą precyzję, ale wymagają więcej pracy. Metody trygonometryczne i optyczne są proste i tanie, choć mniej dokładne. Aplikacje na smartfony stanowią świetny kompromis między łatwością użycia a dokładnością.
Pamiętaj o bezpieczeństwie, zwłaszcza przy pracy z laserami. Regularnie kalibruj swoje urządzenie dla najlepszych wyników. Niezależnie od wybranej metody, DIY pomiar odległości to nie tylko praktyczne narzędzie, ale też świetna okazja do nauki i zabawy.
